大型・深穴・難削材の放電加工を、量産まで。
焼入れ鋼・超硬・インコネルも、単品・試作から量産まで。図面や写真1枚から、当日中にお見積りします。
放電加工でGAP.EDMが選ばれ続ける3つの理由
大型・難削材・超特急——他社が断る加工も、40年の技術で。
有限会社ギャップ・イーディーエム（GAP.EDM、愛知県尾張旭市）は、形彫放電加工機7台とワイヤー放電加工機1台を中心に、細穴放電加工機も備える放電加工の専門工場です。焼入れ後の鋼（HRC60以上）、超硬合金、インコネルなどの難削材を、試作の1個から量産まで受託加工します。最大ワーク高さは1,300mm、深穴は深さ350mmまで。精度の目安は形彫で±0.01mm程度、ワイヤーで±0.01〜0.03mm、細穴はφ0.1mmから。土曜・祝日も稼働し、営業時間内に届いた図面には当日中に加工の可否と概算を回答します。
1,300mm
最大ワーク高・深穴350mm
大型・深穴への対応力
ワーク高さ1,300mm、深穴350mmまで対応。独自の電極設計で、大型ワークも狂いなく図面通りに仕上げます。
最大ワーク高 1,300mm±0.01mm
公差・面粗さRa0.1μm
難削材の放電加工技術
超硬合金・インコネル・チタン等、切削不能な素材も放電加工で高精度に。40年以上の加工ノウハウが強みです。
公差±0.01mm / Ra0.1μm即日出荷
土曜・祝日も稼働
当日中の超特急体制
土曜・祝日も通常稼働、日曜も緊急時に対応。全国翌日配送に対応。緊急のライン停止や金型トラブルにも迅速にお応えします。
即日出荷対応可能REAL FACTORY
主張だけでなく、現場でお見せします
電極設計から放電加工、寸法検査まで、すべて愛知県尾張旭市の自社工場で完結。工程ごとに外注先を探す手間も、品質の責任が分散する不安もありません。下の写真は、すべて当社の現場です。

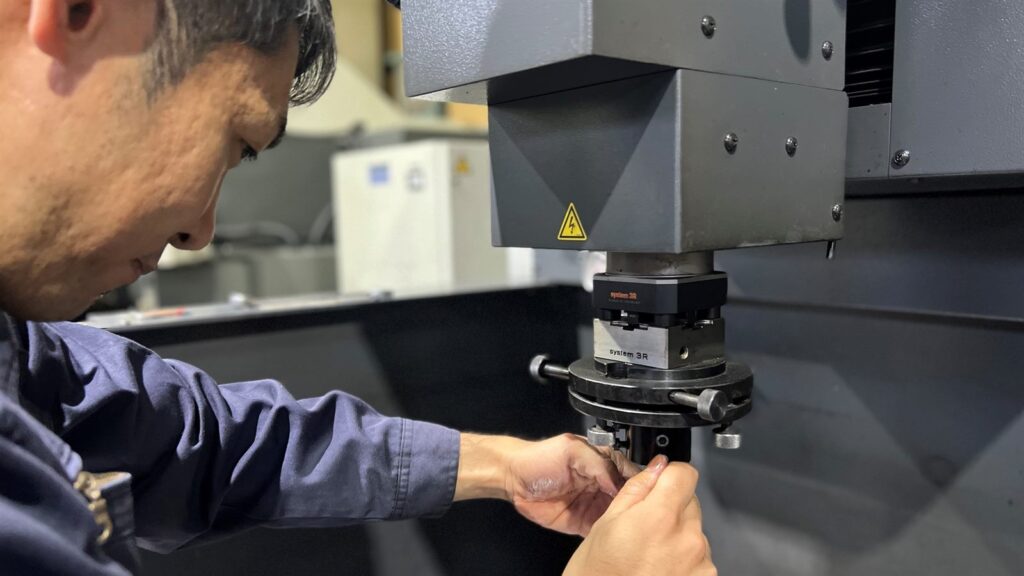

① 電極設計・段取り
難削材も自社設計の電極で。40年の勘所が段取りに出ます。

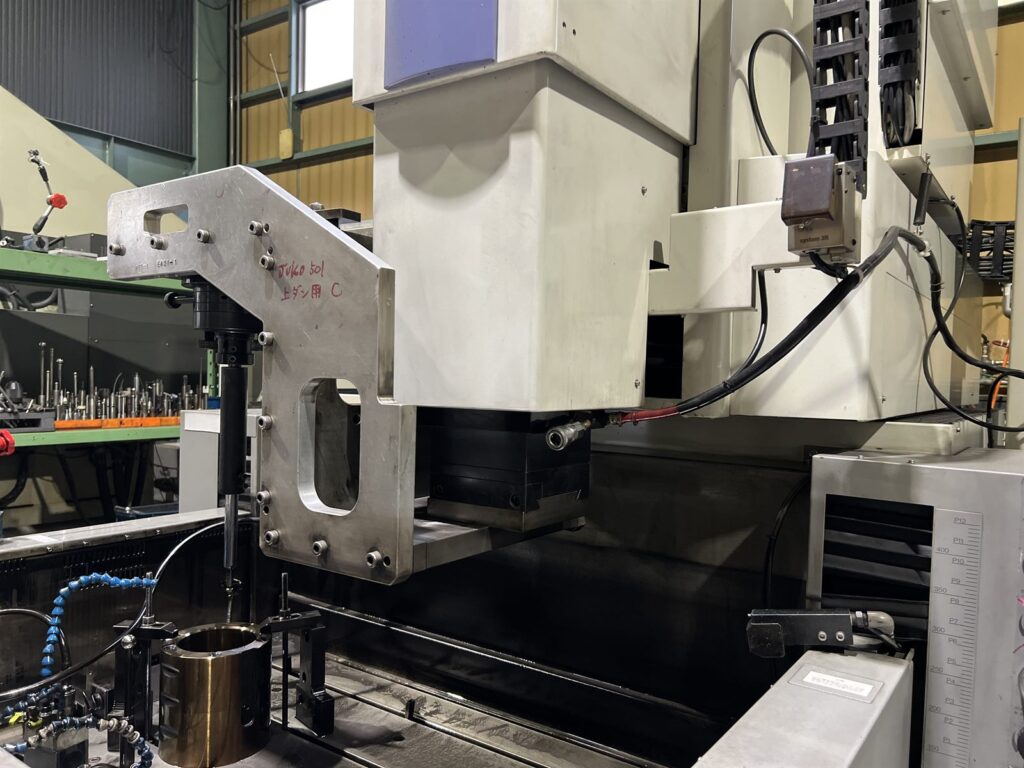

② 形彫放電加工
高さ1,300mmの大型ワークや、深リブ・深穴も狙い通りに。

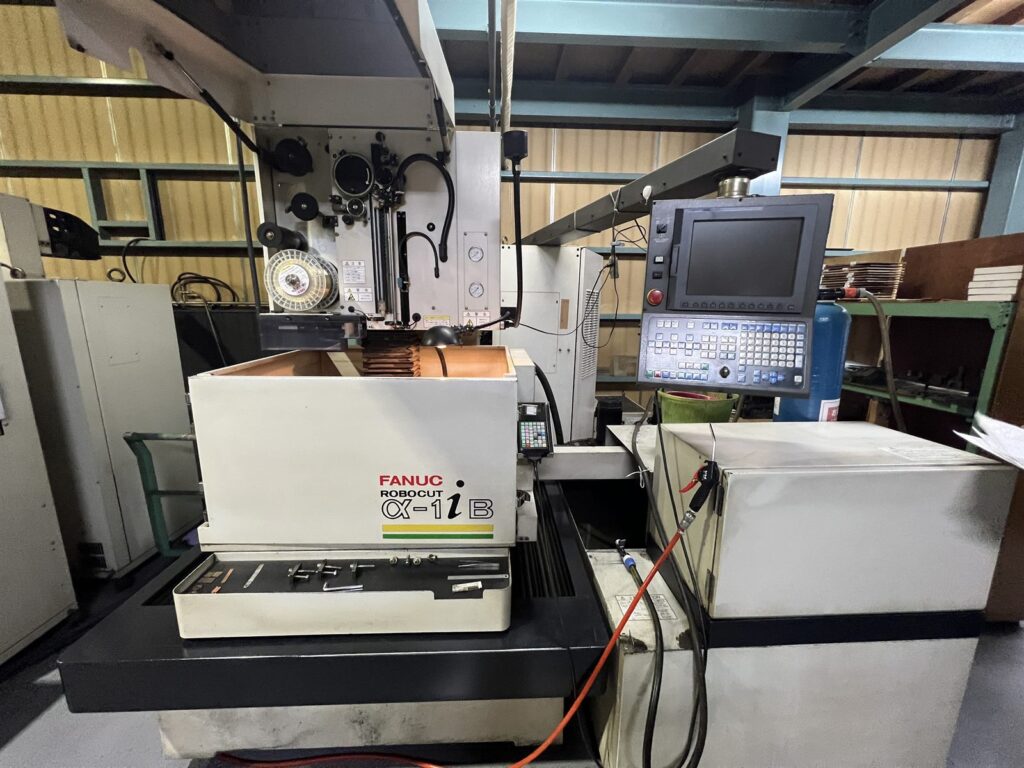

③ ワイヤー放電加工
歯車形状・抜き型など複雑形状を高精度に切り出します。

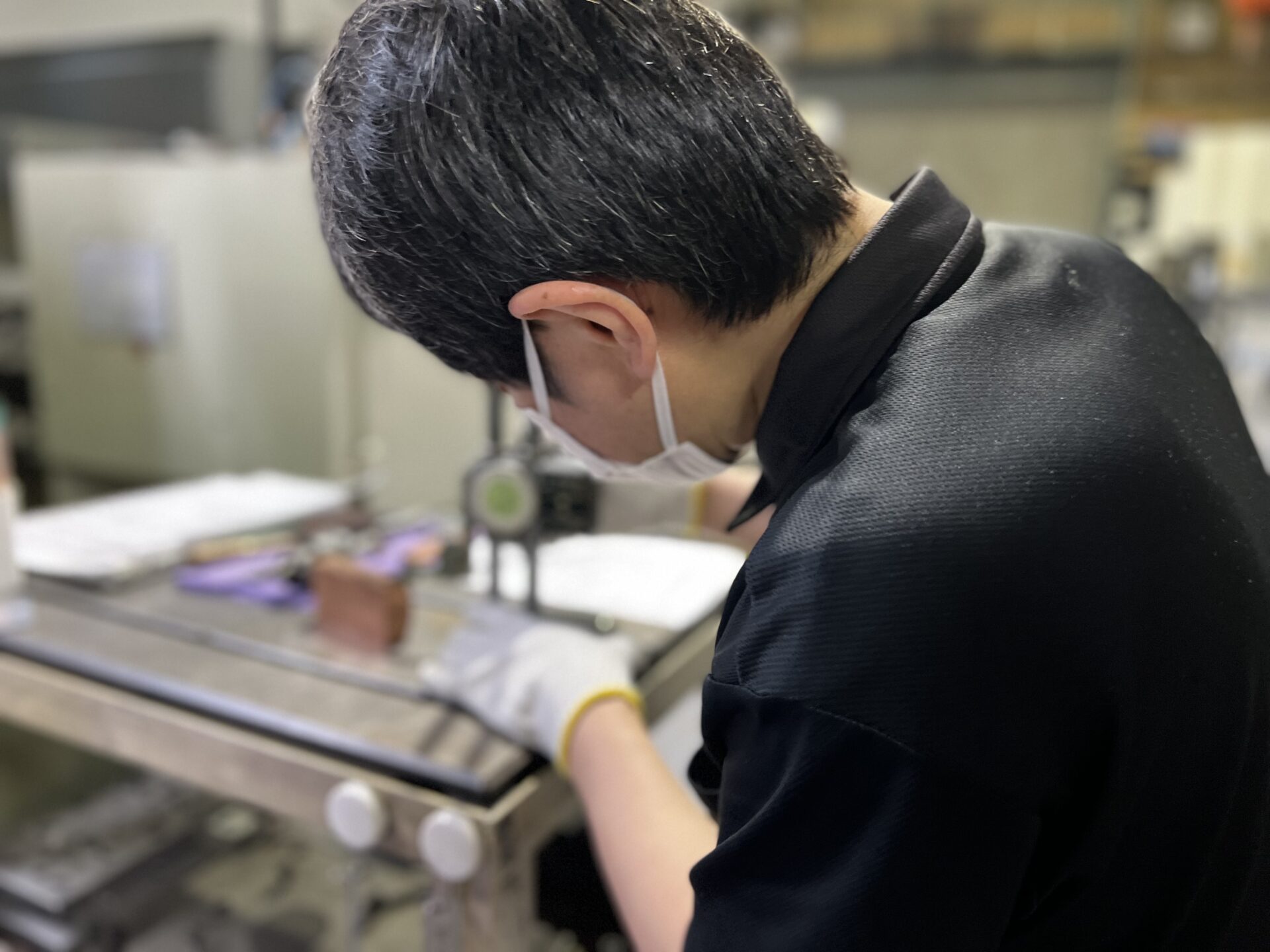

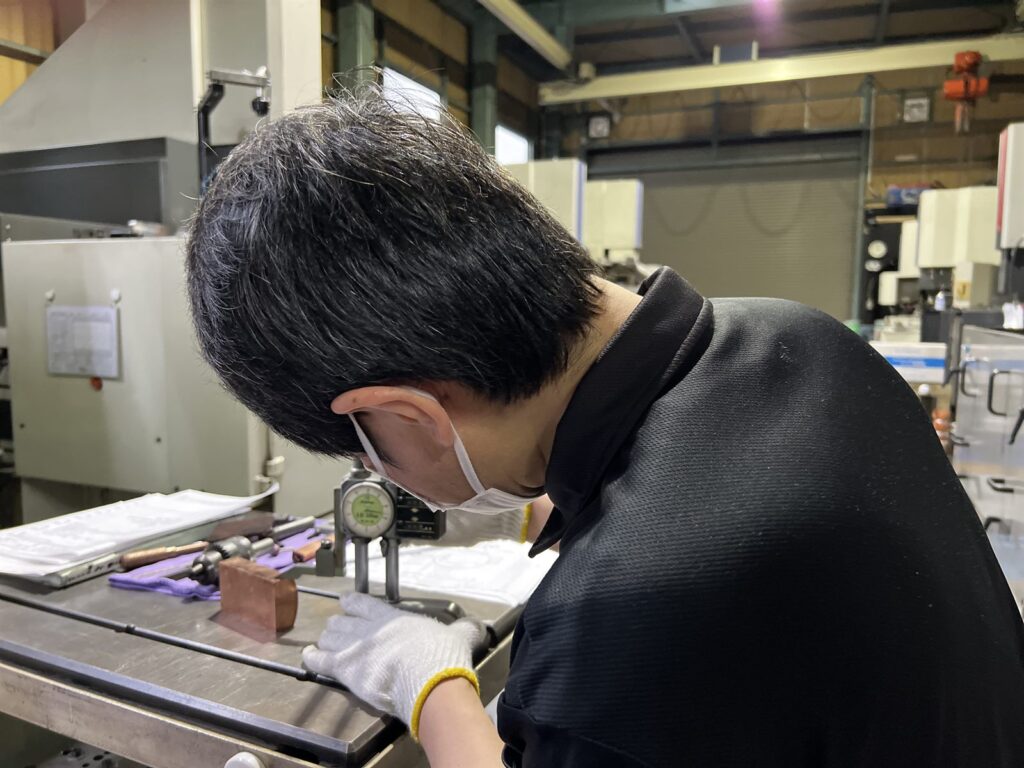

④ 寸法検査
全数を機上で測定し、±0.01mmの精度を確認。測定結果は、必要に応じて資料でご提出します。
この設備とこの検査体制で、御社の図面がどこまで形になるか——当日中にお見積りします。
見積無料 ／ 当日中に返信（営業時間内） ／ しつこい営業電話なし ／ 図面1枚・写真からOK ／ 土日・時間外の緊急も相談可
図面を送って無料見積り 0561-55-7560WORKS
実際の加工事例
他社で断られた形状や、工具では届かない加工も。当社で実際に対応した加工の一例です。図面が無くても、写真やスケッチからご相談いただけます。

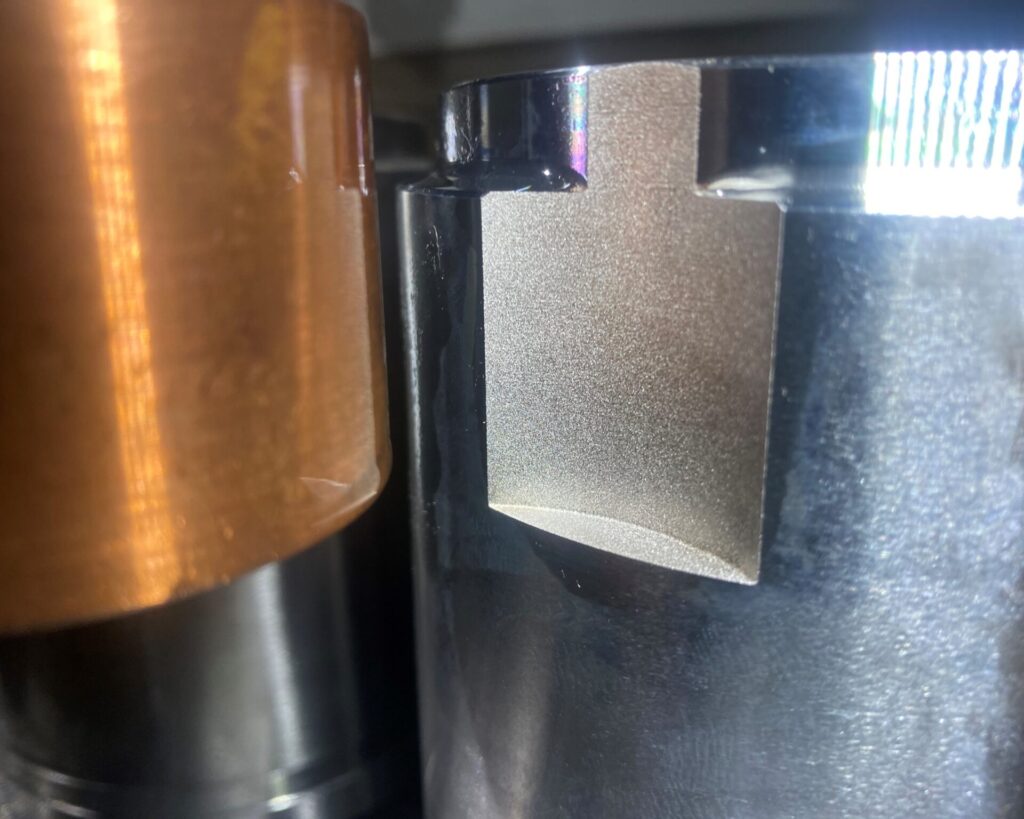

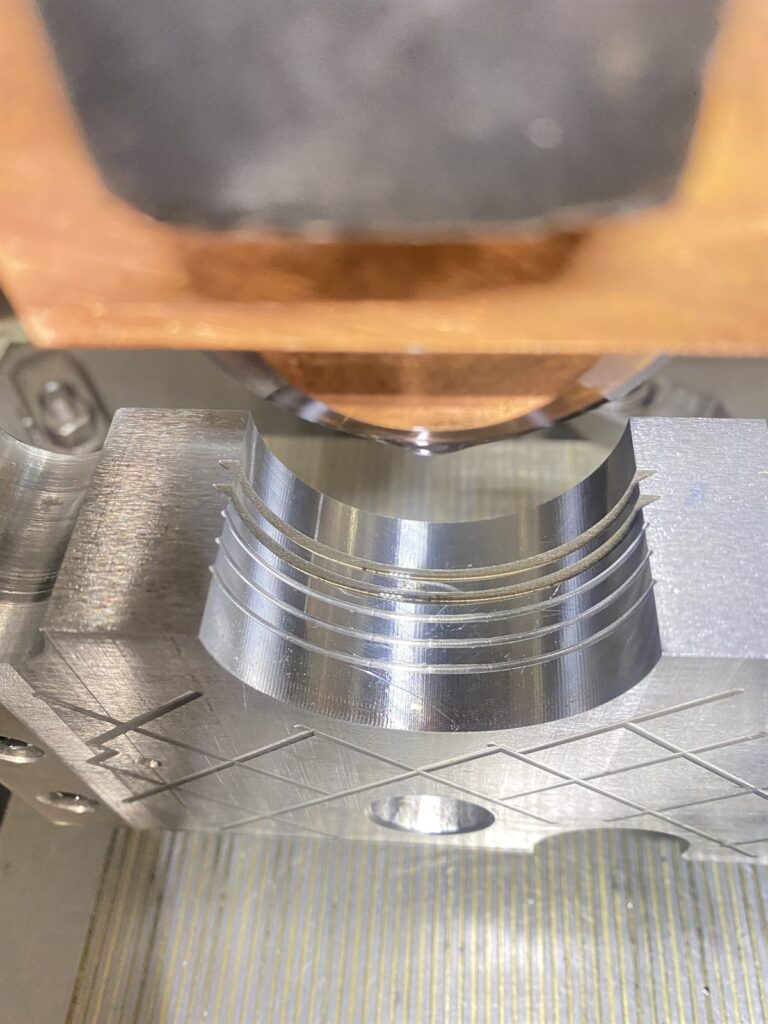

金型の深リブ・曲面加工（形彫）
銅電極を起こし、工具では届きにくい深いリブや曲面をシャープに。金型・治具などで対応しています。

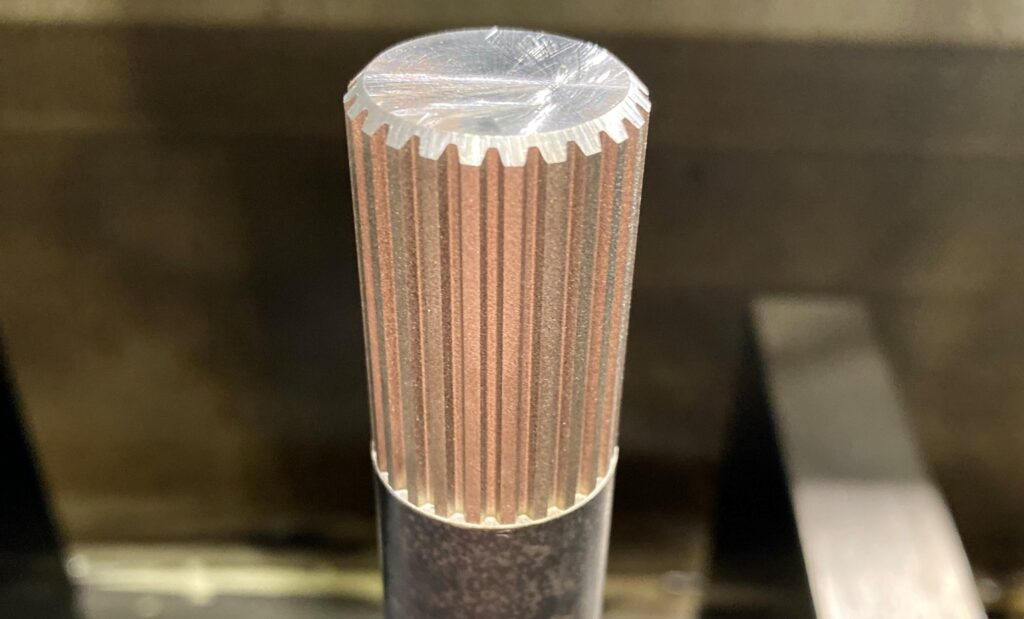

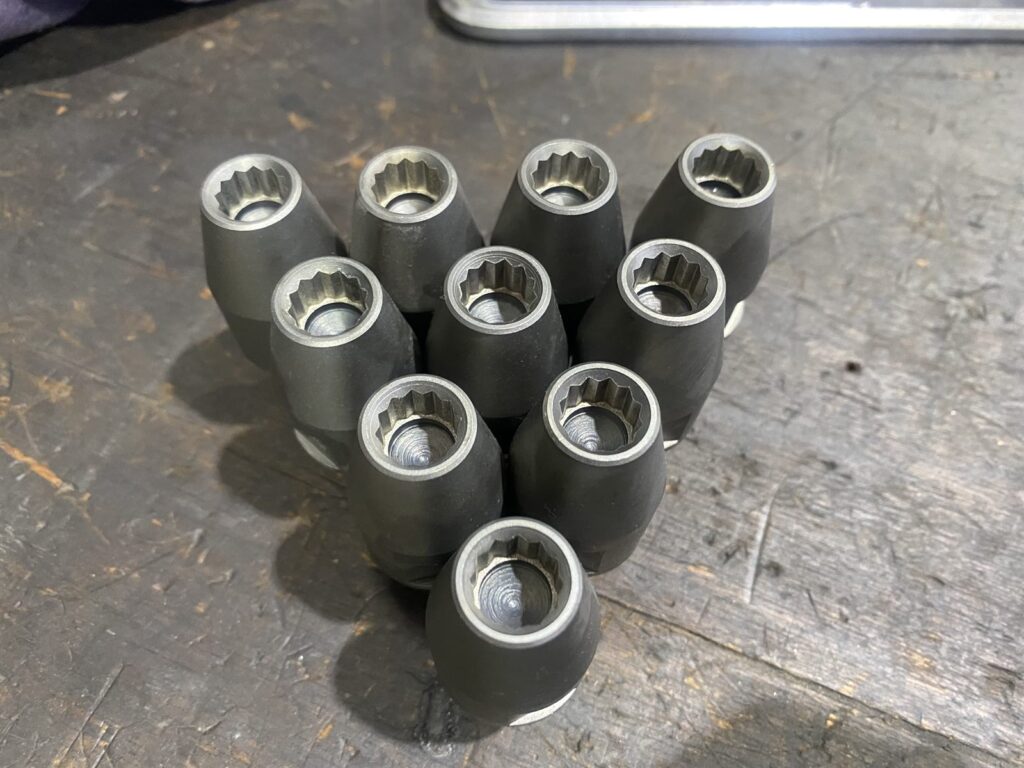

内12角（多角）形状の数物
工具では削りにくい内多角形も、放電なら同一寸法で多数個。ばらつきを抑えて仕上げます。

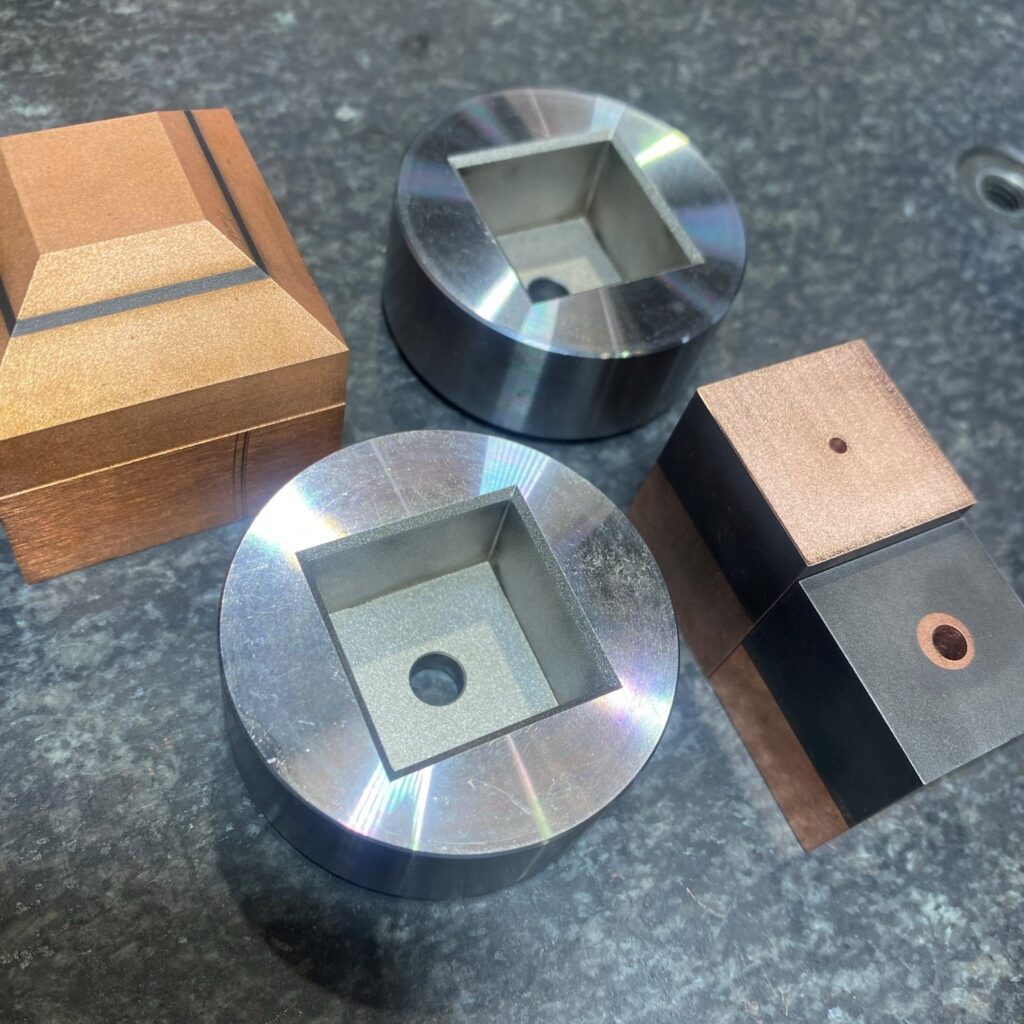

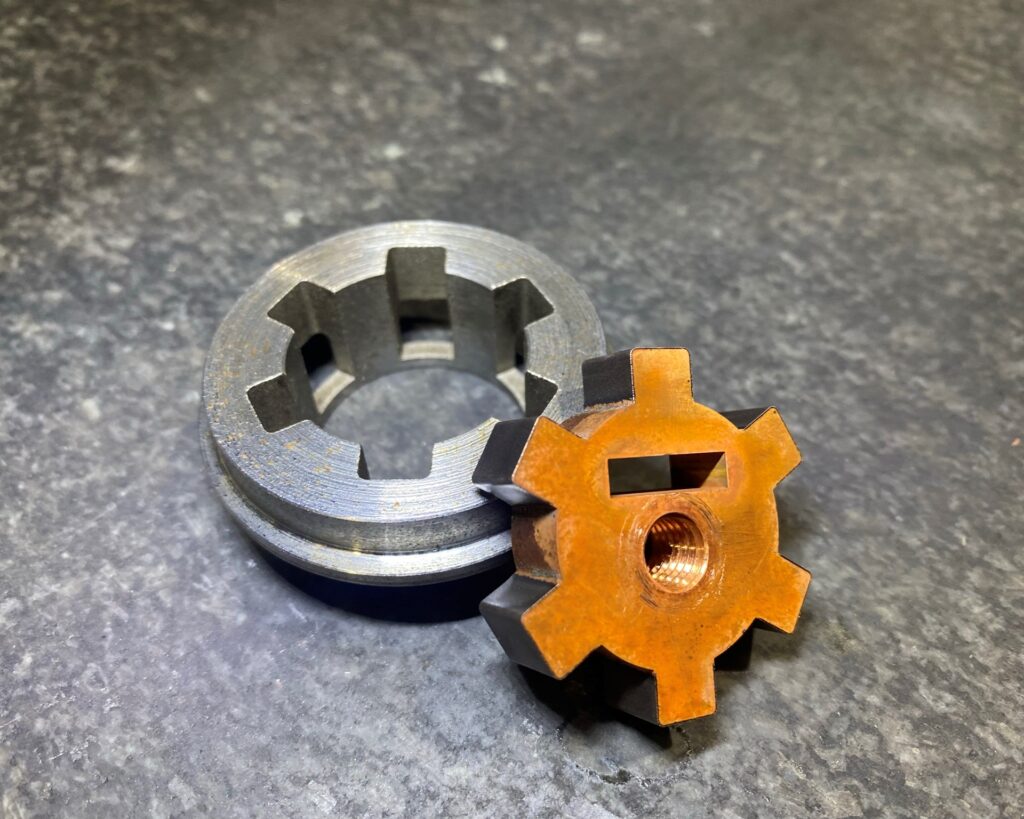

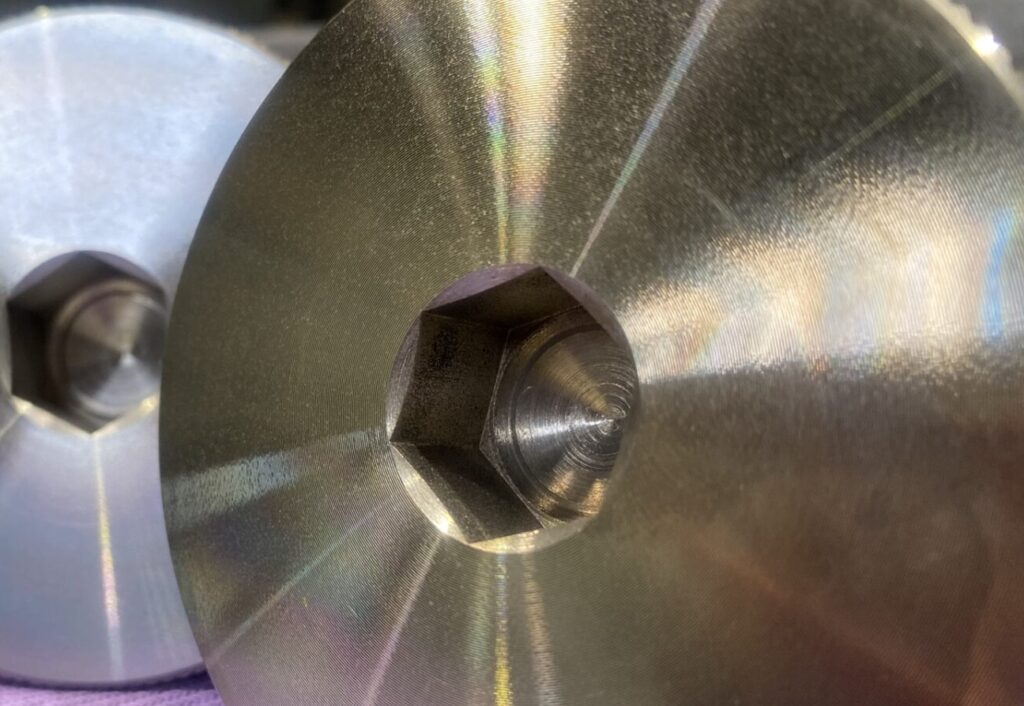

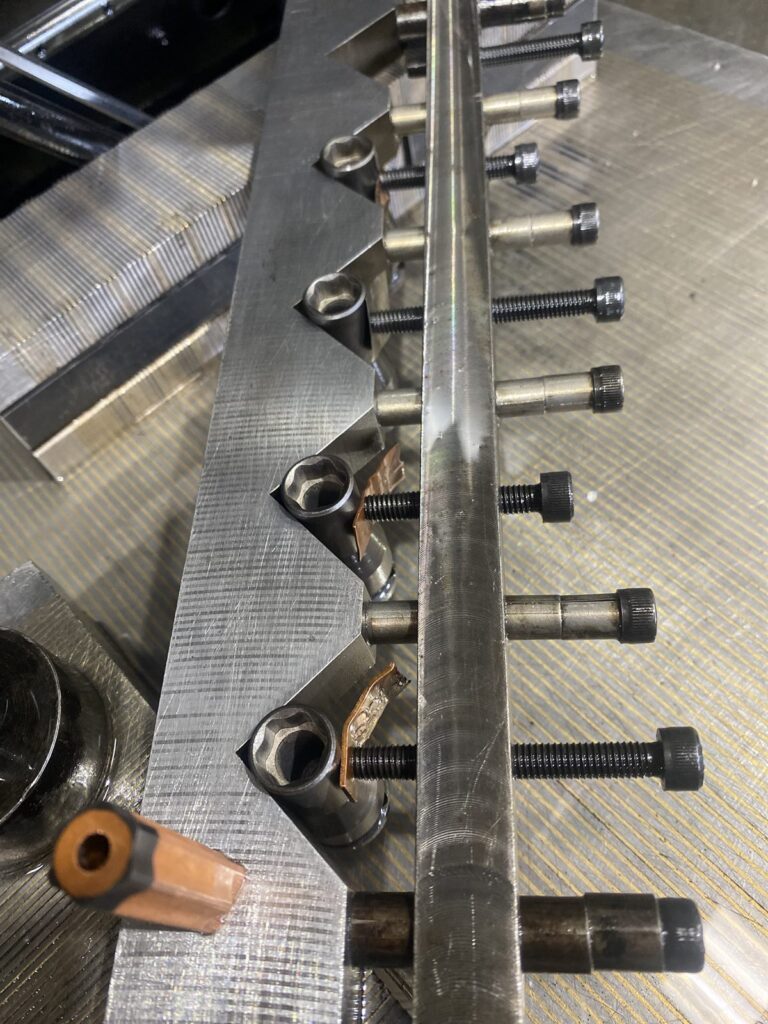

六角・異形の内形状＋専用電極
規格外の六角・異形穴も、専用の銅電極を自社で設計して対応します。

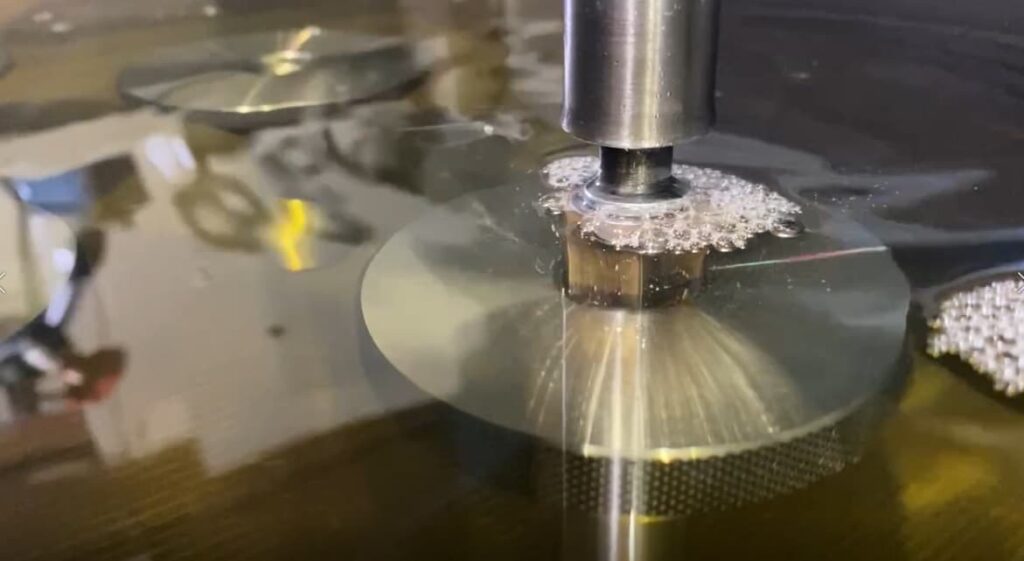

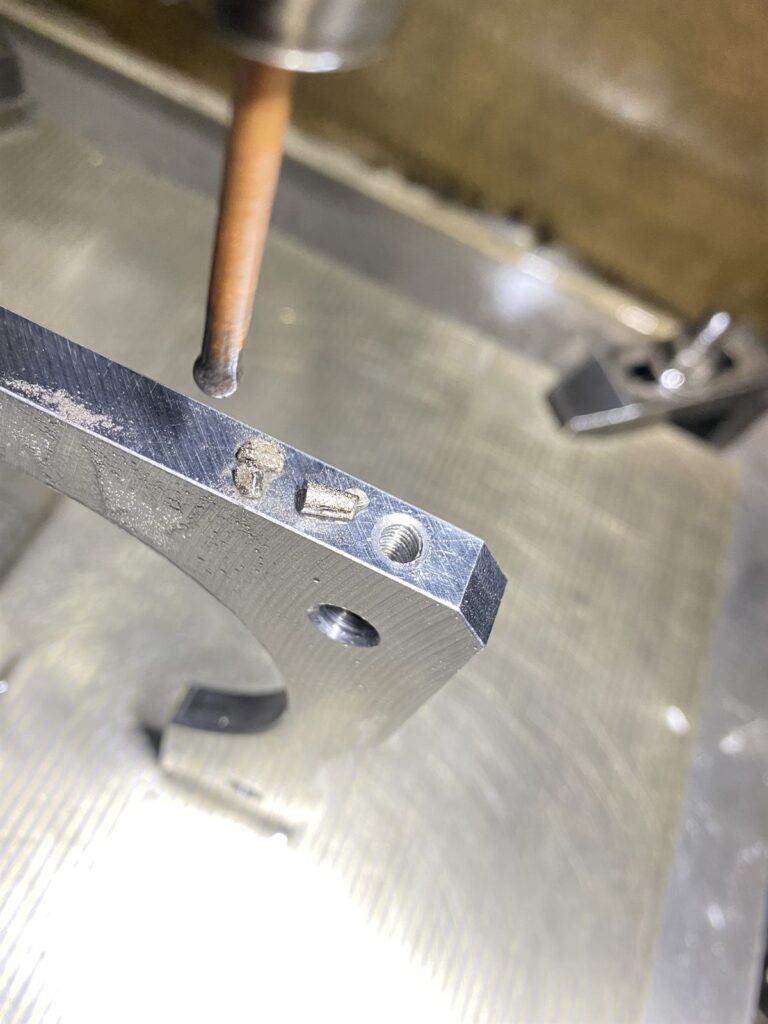

折れたタップ・ボルトの除去
ねじ山を傷めず、母材に残った折れタップを放電で除去。救済加工のご相談も歓迎です。

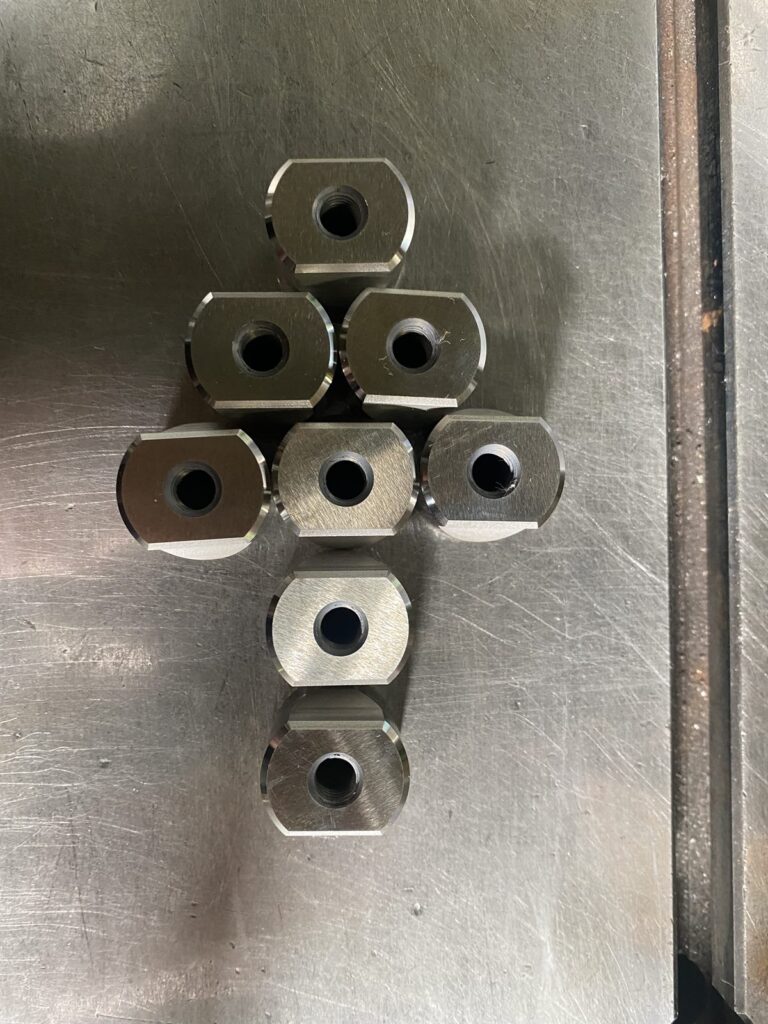

ワイヤーで外形・数物加工
焼入れ後の硬い材料も、ワイヤー放電で外形を高精度に。小ロットの数物にも対応します。

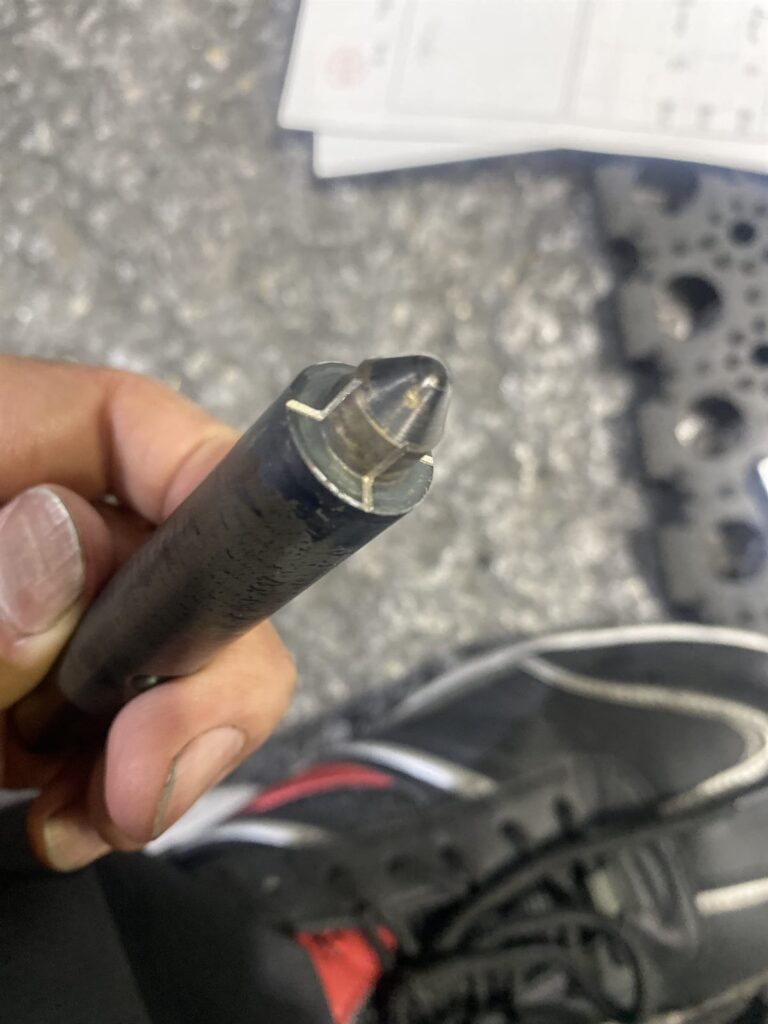

0.3mmの極細V溝
工具では困難な極細・微細形状も放電なら対応可能。試作・微細加工はお任せください。
「これは放電で作れる?」と思った形状こそ、お気軽にご相談ください。
見積無料 ／ 当日中に返信（営業時間内） ／ しつこい営業電話なし ／ 図面1枚・写真からOK ／ 土日・時間外の緊急も相談可
図面を送って無料見積り 0561-55-7560様々な業界の課題を解決してきました
単発の駆け込みから、量産・継続取引まで。
量産ライン稼働中に工具が折れ込み、復旧の目処が立たず。週明けまでにライン再開が必要だった。
結果土曜に連絡をいただき即日対応。ワークを傷つけず工具を除去し、月曜朝にはライン復旧。以来継続取引。
インコネル製ワークへの微細深穴加工。複数の工場に「精度が出ない」と断られていた。
結果電極設計から提案し、要求公差±0.01mm以内で納品。技術力を評価いただき定期受注に。
長年の協力工場が突然廃業。図面データの整備も不十分で、新しい加工先の確保が急務だった。
結果現物からの採寸・データ復元も含めスムーズに引き継ぎ。現在は複数金型の定期加工パートナーとして稼働中。
3つの放電加工と、加工できる範囲
形状と精度から、どの加工が合うかを選べます。迷ったら図面をお送りください。こちらで判断します。

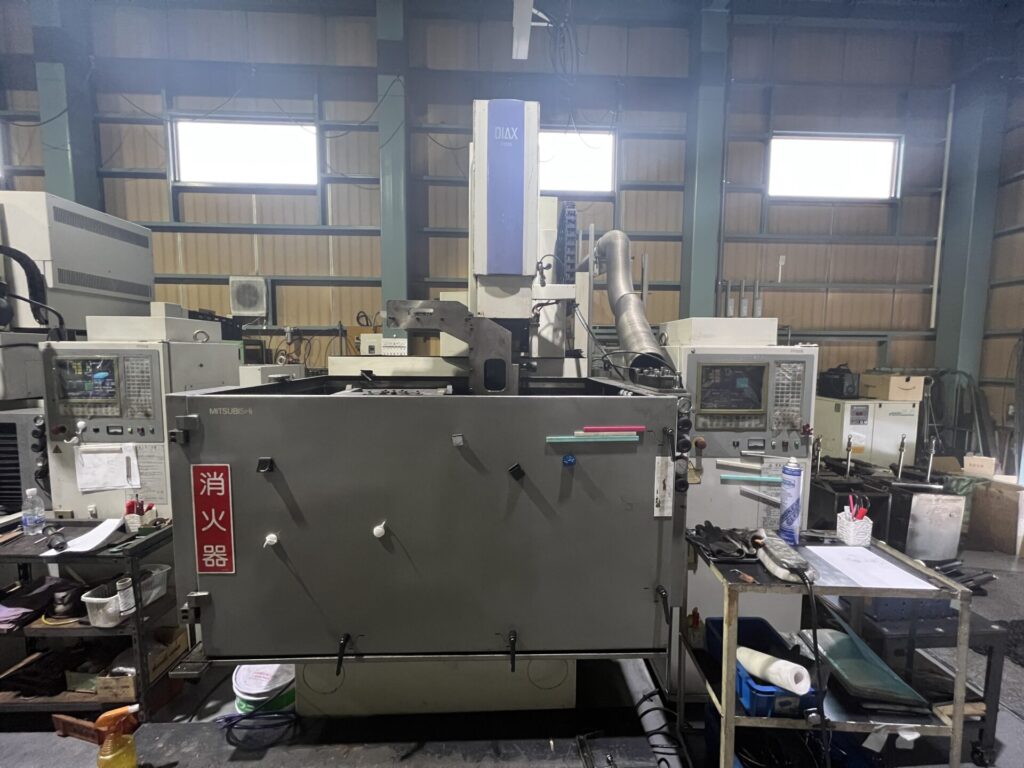

DIE-SINKING EDM
形彫放電加工
電極の形を写し取る。止まり穴や金型の補修に。
- 得意な形状
- 止まり穴・袋形状、角穴・六角穴、深いリブ・溝、金型の補修・寸法再生
- 精度の目安
- ±0.01mm 程度
- 大きさ
- 加工槽の内寸 1,200×800mm／最大ワーク高さ 1,300mm／深穴は深さ 350mm まで
- 設備
- 形彫放電加工機 7台（三菱電機 EX30 3台ほか）
WIRE EDM
ワイヤー放電加工
細いワイヤーで糸のこのように切る。貫通する輪郭に。
- 得意な形状
- 抜き型・パンチ・歯車形状など貫通する輪郭、テーパー・上下で形の違う加工
- 精度の目安
- ±0.01〜0.03mm
- 大きさ
- 最大加工サイズ 820×730×300mm
- 条件
- ワイヤーを通すため、形状が貫通していること
SMALL-HOLE EDM
細穴放電加工
細い穴・深い穴をあける。ドリルが入らない穴に。
- 得意な形状
- 細穴・冷却穴、ワイヤー加工のスタート穴、折れ込んだ工具の除去
- 穴径
- φ0.1mm から
- 深さ
- 深さ 350mm までの実績（形状により異なります）
- 設備
- 形彫放電加工機での加工が基本。細穴放電加工機も保有
対応できる材質
電気を通す金属なら、硬さは問いません。焼入れ鋼（HRC60以上）・超硬合金・インコネル・チタン・タングステンなど。
放電加工でできないこと
電気を通さない材料（セラミックス・樹脂・ガラス）は加工できません。内側の角は、わずかに丸み（R）が残ります。
量産・工程請負をお考えの企業さまへ
「社内の放電加工機が量産品で占有される」「協力工場の廃業に備えてセカンドソースを確保したい」——生産技術・調達のご担当者へ。放電加工の工程だけを、超硬・インコネルを含む全材質・複数台体制で、止めずに請け負います。
お客様の声
取引先のご担当者からいただいた評価です。
他社で「対応不可」と断られた深穴加工を相談したところ、翌日に見積りをいただき、納期も予定より2日早く仕上がりました。精度も申し分なく、今では金型関連の加工はすべてお任せしています。
インコネル材の複雑形状加工で困っていたところ、写真だけで見積り対応してくださいました。加工精度・面粗度ともに期待以上で、安心してお任せできます。
折れたタップの除去で急ぎの依頼でしたが、即日対応していただき本当に助かりました。ネジ山も無傷で、社内では「駆け込み寺」として重宝しています。定期的な量産案件もお願いしています。
お困りごとから探す
症状・ご要望から、最適な対応ページへ。
ご依頼の流れ
シンプル・スピーディーに対応します。
図面を送信
メール・FAX・写真でOK。手書きスケッチや現物からの採寸にも対応します。
当日中お見積り
午前中のご依頼は原則当日回答。納期や加工方法のご相談も承ります。
加工・検査・出荷
熟練の職人が加工。検査後、本州翌日着で出荷します。
お役立ち記事
放電加工の専門工場が現場目線で解説放電加工なら、愛知の専門工場へ
愛知県尾張旭市の放電加工専門工場。名古屋近郊を中心に愛知県全域・東海三県（岐阜・三重）、さらに全国のお客様にも宅配便で同品質・スピードで対応します。形彫・ワイヤー・細穴をワンストップ、図面がなくても写真1枚から当日中にお見積り。
工場から車で約30分
直接お伺いできる範囲です
図面を前に打ち合わせたい、現物を見てほしい——そんなときは伺います。引き取り・納品も対応します。
名古屋市／尾張旭市／瀬戸市／長久手市／日進市／春日井市
愛知県全域・東海三県
宅配便で翌日にはお届け
距離があっても納期は変わりません。お急ぎのときは直接お届けに上がることもあります。
豊田市／岡崎市／刈谷市／安城市／一宮市／小牧市／岐阜県／三重県
全国対応
遠方でも品質は同じです
図面か現物をお送りいただければ、地域に関係なく同じ品質・同じスピードでお返しします。
北海道から九州まで、宅配便で発送しています
まずは図面1枚・写真1枚から。当日中でお見積りをお返しします。お見積りは無料です。
よくあるご質問
はじめてのご依頼で、よくいただく質問です。
Q図面がなくても依頼できますか？
はい、できます。現物の写真（スマホで撮ったもので大丈夫です）、寸法を書いた手書きのスケッチ、3D CAD データ（STEP・IGES など）、現物の持ち込み・郵送のどれかがあれば、お見積りします。
Q1個からでも頼めますか？
はい、試作の1個からお受けしています。小ロットから量産・継続の加工まで対応します。
Qお見積りはいつ届きますか？費用はかかりますか？
営業時間内にいただいた図面・写真には、当日中に加工の可否と概算をお返しします。お見積りは無料です。
Q精度はどこまで出せますか？
目安は、形彫放電加工で ±0.01mm 程度、ワイヤー放電加工で ±0.01〜0.03mm です。形状・材質・深さによって変わるため、図面をいただければ、対応できる精度をお伝えします。
Q図面の機密は守られますか？
はい。お預かりした図面・データは、お見積りとご依頼の加工にだけ使い、第三者に開示しません。秘密保持契約（NDA）の締結にも対応します。
Q土曜・祝日や急ぎの依頼にも対応できますか？
土曜・祝日も平日と同じく 8時〜17時で稼働しています。日曜も緊急時は対応します。お急ぎの場合は、お電話（0561-55-7560）がいちばん確実です。
Q個人でも依頼できますか？
はい、法人・個人を問わずお受けしています。バイク・自動車の部品や、折れたボルト・タップの除去のご相談も多くいただいています。
