焼入れ鋼・高硬度材の加工方法 完全ガイド
｜HRC50〜70超でも放電加工なら解決できる
「焼入れ後に追加工が必要になった」「硬すぎて切削工具が折れる」——そんな課題を、放電加工は硬さに関係なく解決します。本記事では、焼入れ鋼・高硬度材の加工で困っている設計者・購買担当者に向けて、加工方法の比較から素材別ノウハウ、実際の解決事例まで徹底的に解説します。
焼入れ鋼・高硬度材とは？なぜ加工が難しいのか
焼入れ鋼とは、鋼材を高温（800〜1,000℃）に加熱した後、急冷することで組織をマルテンサイト化させ、硬度をHRC50〜65以上に高めた鋼材のことです。金型、工具、機械部品など、耐摩耗性・耐久性が求められる部品に広く使用されています。
しかし、この「硬い」という性質が加工現場では大きな壁になります。焼入れ鋼の加工が困難な理由は主に3つあります。
理由1：切削工具の寿命が極端に短い
HRC50を超える硬度の鋼材を切削加工すると、超硬工具やCBN工具であっても摩耗が激しく、工具交換頻度が跳ね上がります。特にHRC60以上になると通常の超硬ドリルでは1穴も空けられないケースが珍しくありません。工具費だけでコストが数倍に膨れ上がり、採算が合わなくなります。
理由2：加工精度を維持できない
硬い材料を無理に切削すると、切削抵抗が大きくなり、ワークや工具にたわみ・振動が発生します。結果として寸法精度が安定せず、±0.02mm以下の精度要求を満たせなくなります。特に深穴加工・細穴加工・複雑形状の場合、精度劣化は顕著です。
理由3：焼入れ後に設計変更・追加工が発生する
「焼入れ後に穴位置を追加したい」「ネジ穴の深さが足りなかった」「金型のキャビティ形状を微修正したい」——製造現場ではこうした焼入れ後の追加工ニーズが頻繁に発生します。しかし、すでに硬化した材料に対して切削で対応するのは非常に困難で、場合によっては「作り直し」という最悪の選択肢を迫られます。
放電加工（EDM）は、電極とワークの間で発生する放電エネルギーで材料を除去する加工法です。物理的に「削る」のではなく「溶かして飛ばす」ため、材料の硬度に一切影響されません。HRC70の超硬合金でも、焼入れ後のSKD11でも、同じ条件で加工が可能です。
高硬度材の加工方法を徹底比較（切削・研削・放電加工・レーザー）
焼入れ鋼・高硬度材を加工する方法は複数ありますが、それぞれ得意分野と限界があります。以下の比較表で、各加工法の特性を一目で把握できます。
| 評価項目 | 切削加工 | 研削加工 | レーザー加工 | 放電加工（EDM） |
|---|---|---|---|---|
| 対応硬度 | 〜HRC55程度 | 〜HRC65 | 硬度不問 | 硬度不問（HRC70超OK） |
| 加工精度 | ±0.02mm | ±0.01mm | ±0.05mm | ±0.01mm |
| 複雑形状 | 工具干渉あり | 平面・円筒に限定 | 2D形状のみ | 3D自由形状OK |
| 深穴・細穴 | 困難 | 不可 | 薄板のみ | 深さ350mmまで対応 |
| 熱影響 | 小さい | 小さい | 大きい(HAZ) | 白層あり（管理可能） |
| 初期コスト | 低い | 中程度 | 中程度 | 電極費のみ |
| 焼入れ後の追加工 | 非常に困難 | 形状限定 | 不向き | 最適 |
この比較からわかるように、高硬度材の加工において放電加工は総合的に最もバランスの取れた加工法です。特に「焼入れ後の追加工」「複雑な3D形状」「深穴加工」という、他の加工法では対応困難な領域で圧倒的な優位性があります。
もちろん、加工内容によっては研削加工や高硬度切削が適するケースもあります。単純な平面研磨なら研削のほうが効率的ですし、浅い穴であればCBNドリルでの切削も選択肢です。重要なのは、加工内容に応じて最適な方法を選定することであり、放電加工はその選択肢の中で「最後の砦」として非常に頼れる存在です。
放電加工が焼入れ鋼に最適な5つの理由
放電加工は電気エネルギーで材料を除去するため、HRC50でもHRC70でも加工条件は変わりません。「硬くて削れない」という概念自体が存在しない加工法です。
焼入れ・焼戻し処理後のワークに対して、±0.01mmの高精度で追加工が可能。金型の微修正や、焼入れ後の穴あけ・溝加工に最適です。
電極の形状をワークに転写する形彫放電加工なら、切削では工具干渉で不可能な深いリブ形状、アンダーカット、異形穴なども一度の加工で成形できます。
高硬度材の切削では工具が数分で摩耗し、工具費が加工費を上回ることも。放電加工は銅やグラファイトの電極を使用するため、ランニングコストが安定しています。
焼入れ後の追加工が不可能と判断されると、素材からの作り直しになり、コスト・納期ともに大打撃。放電加工ならその場で対応でき、作り直しリスクをゼロにします。
素材別・加工ノウハウ（SKD11・SKD61・SKH・SUS440C・超硬）
高硬度材と一口に言っても、素材ごとに特性は大きく異なります。放電加工における素材別の注意点とノウハウを解説します。
焼入れ鋼の放電加工 実例5選
実際に焼入れ鋼・高硬度材の加工で課題を抱えていたお客様の事例を紹介します。どのケースも「切削では対応できない」と判断された後、放電加工で解決に至ったものです。
| 業種 | 自動車部品メーカー |
| 課題 | 量産開始後にバリが発生。焼入れ済み金型のクリアランスを片側0.02mm拡大する必要があった |
| 加工方法 | 形彫放電加工（専用銅電極を製作し、クリアランス面のみ微量除去） |
| 精度 | ±0.01mm |
| 納期 | 電極製作含め5日 |
| 業種 | 産業機械メーカー |
| 課題 | 熱処理完了後にキー溝の追加が必要に。切削では硬度が高すぎてエンドミルが折損 |
| 加工方法 | ワイヤー放電加工でキー溝を精密切断 |
| 精度 | 幅 ±0.01mm / 深さ ±0.02mm |
| 納期 | 2日 |
| 業種 | 電子部品メーカー |
| 課題 | 超硬製パンチ先端に星型の異形形状を加工する必要があり、他社3社に断られた |
| 加工方法 | 形彫放電加工（グラファイト電極で星型形状を転写） |
| 精度 | ±0.01mm |
| 納期 | 7日 |
| 業種 | アルミダイカストメーカー |
| 課題 | 冷却効率不足でサイクルタイムが目標に届かず。焼入れ済み金型に冷却穴を追加したい |
| 加工方法 | 細穴放電加工でφ3mm × 深さ180mmの冷却穴を4本追加 |
| 精度 | 位置精度 ±0.05mm / 穴径 ±0.02mm |
| 納期 | 3日 |
| 業種 | 油圧機器メーカー |
| 課題 | 焼入れ済みSUS440Cバルブに幅0.3mm×深さ2mmのシール溝を加工。切削ではチッピングが発生 |
| 加工方法 | ワイヤー放電加工（φ0.2mmワイヤーで微細溝を加工） |
| 精度 | 幅 ±0.01mm / 深さ ±0.02mm |
| 納期 | 4日 |
依頼から納品までの流れ
「焼入れ鋼の加工を依頼するのは初めて」という方でもご安心ください。図面がなくても、写真やスケッチからお見積りが可能です。
電話・メール・Webフォームからお気軽にご連絡ください。図面がない場合でも、写真・スケッチ・現物があればご対応可能です。「焼入れ済みの部品に穴を追加したい」といったざっくりしたご相談から承ります。
素材・硬度・形状・精度要求を確認し、最適な加工方法（形彫放電・ワイヤー放電・細穴放電）をご提案。最短即日でお見積りを回答します。
形彫放電加工の場合、銅またはグラファイトの電極を設計・製作します。電極形状がそのまま加工品質に直結するため、当社では40年の経験をもとに最適な電極設計を行います。

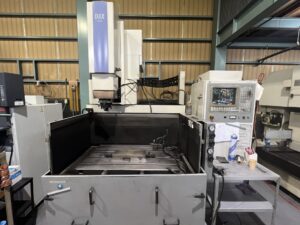

三菱電機製EA30をはじめとする高精度放電加工機で加工を実施。加工中はリアルタイムでモニタリングし、寸法精度・面粗度を管理します。
加工完了後、三次元測定機で寸法検査を実施。検査成績書を添付して納品します。全国配送対応。特急の場合は最短翌日出荷も可能です。
よくある質問（FAQ）
まとめ：焼入れ鋼の加工でお困りなら、まずはご相談を
焼入れ鋼・高硬度材の加工は、従来の切削加工では「硬すぎて無理」と断られるケースが少なくありません。しかし、放電加工を活用すれば、以下のようなことが実現できます。
- HRC50〜70超の焼入れ鋼に、穴あけ・溝加工・キャビティ形成が可能
- 焼入れ後の追加工・修正加工で「作り直し」を回避
- ±0.01mmの高精度で複雑な3D形状にも対応
- SKD11, SKD61, SKH, SUS440C, 超硬合金など、あらゆる高硬度素材に対応
- 図面なしでも、写真やスケッチからお見積り可能
当社ギャップ・イーディーエムは、形彫放電加工専門工場として40年以上の実績があり、焼入れ鋼・高硬度材の加工を得意としています。「他社で断られた」「焼入れ後で切削では対応できない」——そんなお悩みをお持ちでしたら、まずはお気軽にお問い合わせください。
