大型・厚物・深物の放電加工｜「入らない」「時間がかかる」で断られた加工の外注先

大型・厚物・深物が断られやすい3つの理由

技術的に不可能だから断られるのではありません。多くの場合、理由は工場側の設備と経営の事情です。

裏を返せば、大型機を複数台持ち、長時間案件と特急案件を並行できる体制の工場を見つければ、この種の案件は一気に進みます。

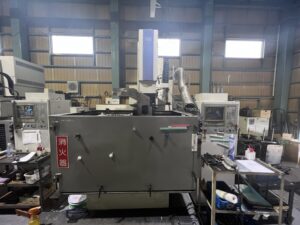

どこまで入る？当社設備のサイズ早見表

「まず入るかどうか」を最速で判断できるよう、当社の全設備の加工槽内寸を公開します。搬入の都合上、XY方向とも内寸−約50mmがワークサイズの目安です。

大型機EX30は量産でも稼働しているため、大型・長時間案件は事前の空き確認をおすすめします。設備の詳細は設備一覧ページをご覧ください。

時間がかかる加工の代表例と、当社の対応範囲

ワイヤーカットの板厚限界はどのくらい？

「ワイヤーカットで何mmまで切れるのか」は、厚物案件で最初に出る疑問です。結論から言うと、多くの一般的なワイヤー放電加工機は200〜300mmクラスまで、大型の専用機では500mmを超える機種も存在します。ただし「切れる」と「品質よく切れる」は別問題です。

板が厚くなると起きる3つのこと

• ロボット・宇宙・発電の部品加工｜難削材は形彫放電加工で
• 加工速度が大きく落ちる——ワイヤーが一度に相手にする断面積が増えるため、板厚が2倍になると加工時間は2倍では済まないのが実務感覚です。厚物の見積りが高くなる最大の理由がこれです。
• 断線リスクが上がる——厚くなるほど加工屑の排出が難しくなり、放電が不安定になってワイヤーが切れやすくなります。断線のたびに結線・再開のロスが発生するため、加工条件の経験値が納期を左右します。
• 真直度・テーパの管理が難しくなる——上下のガイドで張ったワイヤーは、厚物では中央がわずかにたわみます。中央部の膨らみ（太鼓形状）を抑えるには、条件と段取りのノウハウが必要です。

つまり厚物ワイヤーは「機械があれば誰でも切れる」ものではなく、時間を読める経験と、長時間機械を回せる体制がそのまま品質と納期に直結します。当社のワイヤー機は加工槽高さ300mmクラスまで対応しますので、まず図面でご相談ください。

大型・長時間案件の見積りで伝えると早い7項目

大型案件は確認事項が多く、情報が揃っているほど見積りも納期回答も速くなります。問い合わせ時に次の7つを添えてください（揃っていなくても概算は出せます）。

• ① 外形寸法と概算重量——「入るか」「吊れるか」の即断に必須です。
• ② 材質と熱処理の有無——焼入れ前後で段取りが変わります。放電加工は硬くても問題ありません。
• ③ 図面データ（PDF・DXF・STEP）または現物写真——スマホ写真＋寸法メモでも概算可能です。
• ④ 加工箇所と要求公差・面粗さ——時間を左右する最大の要素です。
• ⑤ 希望納期——特急の場合は最初に伝えてください。機械の空きを先に確保します。
• ⑥ 搬入方法の希望——発送・引き取り・持ち込みのいずれか。重量物は引き取りが確実です。
• ⑦ 継続性——単発か、今後も発生する案件か。継続案件は工程設計から提案できます。

長時間加工の費用と納期の考え方

大型・厚物・深物の見積りは「材料の値段」ではなく「機械を何時間使うか」でほぼ決まります。だからこそ、次の3点を押さえると失敗しません。

• 費用は加工時間にほぼ比例する——同じ図面でも電極設計や加工条件で時間は変わります。安すぎる見積りは条件を落としている可能性があるため、納期と検査内容まで含めて比較してください。
• 納期は「機械の空き」で決まる——数日間機械を占有する案件は、1台しかない工場では順番待ちになります。同型機を複数持つ工場なら、長時間案件を1台に任せながら他の仕事を並行できます。当社はEX30を3台保有しており、この並行運用が可能です。
• 分割・段取り替えの提案ができる工場を選ぶ——「槽に入らないから不可」で終わらせず、加工範囲の分割や治具の工夫で解決できる場合があります。図面の段階でご相談いただくのが最短です。

重量物こそ「引き取り」が効きます

大型ワークの外注で意外なハードルが輸送です。「重くて梱包できない」「チャーター便は高い」——この理由で近場しか探せず、断られ続けるケースをよく見ます。

当社は愛知県尾張旭市を拠点に、愛知県内・岐阜・三重の近隣エリアで現物の引き取り・納品に対応しています。名古屋・瀬戸・春日井・豊田・刈谷など製造業エリアはカバー範囲です。遠方のお客様は全国宅配便のほか、輸送方法自体もご相談ください。
