ワイヤー放電加工の量産・外注ガイド
対応範囲・単価・精度・外注先の選び方を専門工場が徹底解説
ワイヤー放電加工は、輪郭・スプライン・歯形・ゲージなどを硬い材料でも高精度に量産できる加工です。本記事では、何を量産外注できるか／単価はどう決まるか／精度と面粗さの関係／止まらない外注先の選び方まで、調達・生産技術のご担当者が判断に必要な情報を網羅します。図面1枚から最短即日でお見積りします。
「ワイヤー放電加工を量産で外注したいが、どこに・いくらで頼めるのか分からない」――調達・生産技術のご担当者からよくいただく声です。ワイヤー放電は段取りさえ決まれば再現性が高く、小ロット多品種から中量産まで適した加工。外注を上手に使えば、社内設備を空けながら安定供給を実現できます。本記事を読めば、外注の判断に必要なことが一通りつかめます。
1. ワイヤー放電加工が量産・外注に向く理由

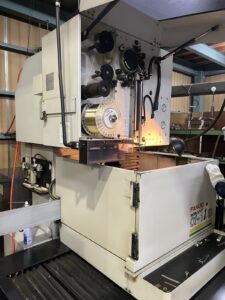

ワイヤー放電加工（ワイヤーカット）は、直径0.1〜0.3mm程度の細いワイヤーを電極とし、放電（電気の火花）で材料を溶かして切断する加工です。量産・外注に向く理由は主に3つあります。
放電で溶かすため、超硬・焼入れ鋼など切削では刃物が負ける材料も加工可能。難削材の量産が得意。
形彫と違い専用電極が要らず、プログラムと材料があれば量産に入りやすい。多品種への切替もしやすい。
条件が決まれば同じ輪郭精度を繰り返し出せる。ゲージ・治具など”精度が命”の量産に適する。
2. ワイヤー放電加工で量産・外注できる主な部品
ブローチ金型が不要。複雑な歯形・内径形状を小ロットから量産。多品種・試作にも柔軟。
輪郭精度が最優先される部品。安定した精度で繰り返し量産に向く。
角穴・多角形穴・カム曲線など、切削では難しい輪郭も図面通りに。
プレス金型の刃物・ダイの量産部品、補修部品の継続供給。
硬さに関係なく加工できるため、超硬チップ・焼入れ後の部品の量産に強い。
薄板の積層カットや微細形状、医療・精密機器の小物部品にも対応。
3. ワイヤー放電 vs 形彫放電 vs 切削/レーザー｜量産での使い分け
同じ”穴・輪郭”でも、量産では形状と材質で最適な工法が変わります。外注を検討するとき、工法ありきで考えないことがコスト最適化の鍵です。
| 加工法 | 得意 | 量産での向き |
|---|---|---|
| ワイヤー放電 | 貫通輪郭・異形穴・スプライン・薄板・硬い材料 | 精度重視の輪郭部品。電極不要で多品種に強い |
| 形彫放電 | 底あり形状・深い溝・止まり穴・3D形状 | 金型・複雑ポケットの量産 |
| 切削（マシニング等） | 一般的な形状・速い・安い | 削れる材料・形状なら最有力。ただし超硬等は不可 |
| レーザー | 薄板の高速切断 | 板金量産。ただし厚物・高精度輪郭は不利 |
4. 量産単価の決まり方とコストを下げる方法
ワイヤー放電の費用は、おおむね次の要素で決まります。仕組みを知ると、図面やロットの組み方で単価を下げられます。
| 要素 | 単価への影響 |
|---|---|
| 板厚・切断長 | 厚く・長いほど加工時間が増え単価UP |
| カット回数（仕上げ回数） | 要求精度・面粗さが厳しいほど多段カットになり時間UP |
| 材質 | 超硬・難削材は割高傾向（放電が得意な領域でもある） |
| ロット数・段取り | 段取り費を数量で按分 → まとめ量産ほど1個あたりが大きく下がる |
| 公差・面粗さの要求 | 全面シビアは割高。必要箇所だけに絞ると下がる |
単価を下げる3つのコツ
- 過剰な精度・面粗さを見直す：機能上必要な箇所だけ公差を絞る。「全面鏡面・全面±数μm」は過剰なことが多い。
- ロット・内示でまとめる：段取り費は数量で割られる。まとめ発注・内示で1個あたりを下げる。
- 工法を固定しない：一部を形彫や切削に振り分けた方が安い場合も。工法ありきにしない。
5. 精度・面粗さとカット回数の関係
ワイヤー放電の精度・面粗さは「カット回数（仕上げ回数）」で調整します。ここを理解すると、必要十分な指示ができ、コストの無駄が減ります。
- ファーストカット（荒）：まず形状を切り出す。スピード優先。
- セカンド以降（仕上げ）：カットを重ねるほど寸法精度・面粗さが向上。一般保証公差±0.01mmを目安に、要求に応じて回数を調整します。
- 使い分け：機能部だけ多段仕上げ、それ以外は荒で十分、と部位で分けるとコストと品質を両立できます。
6. 業界別の活用例
治具・ゲージ、量産部品の輪郭加工。ライン停止時の緊急対応・継続供給も。
パンチ・ダイ、スプライン、入れ子の量産・補修部品の継続加工。
微細・薄板部品、複雑輪郭の小ロット多品種。写真からの見積りにも対応。
難削材（インコネル等）の精密輪郭・部品。図面要求に沿った進め方を取り決め。
実際に当社では、他社で断られたインコネルの微細加工を要求公差±0.01mm以内で実現し定期受注につながった例や、廃業した協力工場からの量産引き継ぎ実績があります。
7. 外注先を選ぶ基準と、失敗しない発注のコツ
止まらない外注先を見極める3基準
1台依存ではないか。複数台で同条件を再現・バックアップでき供給を止めないか。
超硬・難削材まで量産できるか。要求公差を安定して保てるか。
工程内の品質管理、加工データ提出の可否、NDA対応。
発注時に伝えるとスムーズな情報
- 図面（DXF/PDF）。無ければ現物・写真・スケッチでもOK
- 材質・板厚・数量（ロット）・希望納期
- 機能上の要求（どの面に精度が要るか、用途）
- 量産・継続の可能性（初物単価と量産単価を分けて見積もれる）
8. よくある質問
A. はい。支給材・支給品へのワイヤー放電工程だけの請負に対応しています。社内設備の占有解消・繁忙期のキャパ調整に活用できます。
A. 小ロット多品種から月産数千個規模まで対応します。試作・初物で品質を確立してから量産へ移行できます。
A. 可能です。ワイヤー放電は硬さに関係なく加工できるため、超硬・焼入れ鋼の量産が得意です。
A. 一般保証公差±0.01mmを目安に、仕上げカットの回数で要求に合わせて調整します。機能部だけ高精度にすればコストも抑えられます。
A. 写真・スケッチ・現物からでもご相談いただけます。寸法・公差が分かる情報があると正確です。
A. 貫通輪郭はワイヤー、底あり形状は形彫が基本。当社は両方持つので、図面を拝見して最適な工法をご提案します。
A. 形状・数量によりますが、特急・短納期にも対応（土日祝稼働・全国宅配）。まずはご相談ください。
A. NDA（秘密保持契約）に対応し、図面・支給品を厳重に管理します。
放電加工ひとすじ40年。超硬・インコネル・チタンなど全材質を量産対応。複数台体制で供給を止めず、NDA・加工データ提出にも対応します。図面1枚から、最短即日でお見積りします。
