「仕上がりの面粗度が図面指示と違う」「電極がすぐ消耗して精度が出ない」「見積もりより大幅にコストが膨らんだ」——放電加工に関わるすべての現場で、こうしたトラブルは日常的に起きています。
問題は、トラブルの原因と正しい対策が体系的にまとめられた情報がほとんどないこと。設計者、購買担当、工場長、それぞれの立場で「何を確認すべきか」が異なるため、情報が断片的になりがちです。
本記事では、放電加工の現場40年の経験から実際に起きたトラブル15パターンを「品質」「納期」「コスト」「発注」の4カテゴリに分類。原因の特定方法から具体的な対策まで、金属加工に関わるすべての方が今日から使える実践ガイドとしてまとめました。
この記事の目次
QUALITY
品質トラブル編｜放電加工で起きる7つの品質問題と対策
放電加工における品質トラブルの多くは、加工条件の設定ミス、電極の選定・管理不良、あるいは図面指示の曖昧さに起因します。以下の7パターンを押さえておけば、品質問題の大半を未然に防ぐことができます。
面粗度が図面指示より粗い
寸法精度が公差外（±0.01mm〜を超える）
図面に公差を指示する際、放電加工の特性上±0.01mm〜が限界精度であることを考慮してください。それ以上の精度が必要な場合は、放電加工後に研磨仕上げを前提とした工程設計が必要です。
加工面に白層（変質層）が発生

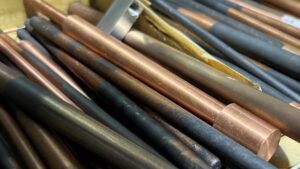

電極消耗が想定以上に激しい
| 被加工材 | 推奨電極材質 | 消耗率目安 |
|---|---|---|
| 鋼材全般（SKD, NAK等） | 銅（Cu） | 1〜5% |
| 超硬合金（WC-Co） | 銅タングステン（CuW） | 3〜8% |
| チタン合金 | グラファイト | 5〜15% |
| アルミ合金 | 銅（Cu） | 0.5〜2% |
| ステンレス鋼 | 銅（Cu） | 2〜8% |
ワイヤー放電加工でワイヤー断線が頻発
微細穴加工で穴が曲がる（偏心・湾曲）
加工後にワークが変形・反る
DELIVERY
納期トラブル編｜放電加工で起きる3つの納期遅延と対策
放電加工の納期は切削加工と比較して予測しにくい面があります。以下の3パターンを理解しておくことで、現実的なスケジュール管理が可能になります。
電極製作に想定以上の時間がかかる
見積もり時に「電極製作日数は含まれていますか？」と必ず確認してください。電極費を別途請求する業者もいるため、トータルの費用と日程を把握することが重要です。
加工時間が見積もりの2〜3倍になる
やり直し（再加工）による手戻り
COST
コストトラブル編｜放電加工で起きる3つのコスト超過と対策
放電加工のコストは切削加工の3〜10倍になることも珍しくありません。しかし、適切な知識があれば大幅なコスト削減が可能です。
不必要に高い面粗度・精度を指示してしまう
| 面粗度 | 加工時間の目安 （Ra12.5基準=1倍） |
適用例 |
|---|---|---|
| Ra12.5μm | 1倍 | 非機能面、隠れる面 |
| Ra6.3μm | 1.5〜2倍 | 一般的な嵌合面 |
| Ra3.2μm | 3〜4倍 | シール面、摺動面 |
| Ra1.6μm | 5〜8倍 | 鏡面に近い仕上げが必要な面 |
| Ra0.8μm以下 | 10倍以上 | 光学部品、特殊用途 |
図面を出す前に「この面粗度は本当に機能上必要か？」を自問してください。放電加工面に限らず、不必要な高精度指示は製造コストを跳ね上げる最大の要因です。迷ったら加工業者に相談するのが最善策です。
電極本数の増大による費用膨張
「放電加工でなくてもよい」加工を放電で行う
放電加工が「本当に」必要な5条件
- 材料硬度がHRC50以上（焼入れ鋼、超硬合金、セラミック等）
- 止まり穴に異形断面（六角、スプライン、キー溝等）が必要
- φ1mm以下の微細穴、またはアスペクト比1:20以上の深穴
- 切削工具が入らない狭い箇所への加工（金型のリブ、スリット等）
- 被加工物に切削力を加えられない（薄肉、脆性材料、組立品への追加加工）
COMMUNICATION
発注・コミュニケーション編｜見落としがちな2つの落とし穴
技術的なトラブルよりも実は多いのが、発注時のコミュニケーションに起因する問題です。ここを押さえるだけで、トラブルの半数は防げます。
図面指示の曖昧さによる認識のズレ
図面の曖昧さに起因するトラブルは、社内の図面品質ルールを整備することで構造的に防止できます。「図面チェックリスト」を作成し、出図前に必ずチェックする仕組みを導入することを強くお勧めします。
加工業者の得意分野とのミスマッチ
加工業者選定時の必須確認5項目
- 自社で求める加工種類（形彫/ワイヤー/細穴）の専用設備を保有しているか
- 類似形状・類似材質の加工実績があるか（実物or写真で確認）
- 最大ワークサイズと重量の制約を満たしているか
- 品質管理体制（測定器の種類、検査成績書の発行可否）
- トラブル時の対応方針（再加工の費用負担、納期保証の有無）
トラブル防止チェックリスト｜発注前・加工中・検収時
以下のチェックリストを発注フローに組み込むことで、上記15パターンのトラブルの大半を事前に防止できます。
業者の選定・すり合わせ
進捗と条件の確認
記録の蓄積
発注前チェックリスト
- 公差の基準面と方向を明記しているか
- 面粗度は「本当に必要な値」か（過剰品質になっていないか）
- 3Dデータ（STEP/IGES）を併せて提供しているか
- 材質・硬度・熱処理条件を明記しているか
- 電極本数と製作日数を見積もりに含めているか
- 測定方法と合否基準を業者と合意しているか
- 業者の得意分野と依頼内容がマッチしているか
加工中チェックリスト
- 初品または試作品の中間検査を設定しているか
- 加工条件（電流値、パルス幅、加工液温度）は記録されているか
- 電極消耗の状態を定期的に確認しているか
- 加工液の比抵抗値は管理範囲内か
検収時チェックリスト
- 測定器のキャリブレーションは有効期限内か
- 温度環境（20±2℃）で測定しているか
- 白層・バリ・クラックの外観検査を実施したか
- 検査成績書を受領し、次回以降のために保管しているか
加工方法別トラブルリスク比較表
放電加工と他の加工方法で、どのようなトラブルリスクの違いがあるかを比較します。自社の課題に応じた加工法の選定にご活用ください。
| トラブル項目 | 形彫放電加工 | ワイヤー放電加工 | 切削加工 | レーザー加工 |
|---|---|---|---|---|
| 面粗度の安定性 | △ 条件依存 | ○ 比較的安定 | ○ 安定 | △ 熱影響あり |
| 寸法精度の再現性 | ○ ±0.01mm〜 | ◎ ±0.005mm〜 | ◎ ±0.005mm〜 | △ ±0.05mm〜 |
| 熱影響層のリスク | △ 白層発生 | △ 白層発生 | ◎ なし | × 大きい |
| 工具消耗コスト | △ 電極消耗 | ○ ワイヤーのみ | △ 工具摩耗 | ○ 低い |
| 加工時間の予測精度 | △ 変動大 | ○ 比較的予測可 | ◎ 予測しやすい | ◎ 予測しやすい |
| 硬質材料への対応 | ◎ HRC70対応 | ◎ HRC70対応 | × HRC50限界 | △ 材料制限あり |
| 複雑形状への対応 | ◎ 電極で転写 | ○ 2D輪郭のみ | ○ 5軸で対応 | △ 2D中心 |
◎＝優位 ○＝標準 △＝注意が必要 ×＝不利
よくある質問
Q1. 放電加工のトラブルで最も多いのは何ですか？
当社の40年の経験では、面粗度の不良と寸法精度のズレが全トラブルの約6割を占めます。いずれも加工条件の最適化と事前の打ち合わせで防止可能です。詳しい加工事例は実例7選の事例集をご覧ください。
Q2. 放電加工を外注する際、図面に最低限書くべきことは？
①材質と硬度 ②公差と基準面 ③面粗度（必要な面のみ）④加工部位の明示（色分けなど）の4点です。初めての方は初めての方向けガイドもご参照ください。
Q3. 品質トラブルが起きた場合、どこに相談すればいいですか？
まず現在の加工業者に原因分析を依頼してください。改善されない場合や、セカンドオピニオンが必要な場合は、放電加工専門の工場に相談することをお勧めします。当社でも無料の技術相談を受け付けています。
Q4. 放電加工のコストを下げるにはどうすればいいですか？
最も効果が大きいのは「過剰な面粗度・精度指示の見直し」です。トラブル11で解説した通り、面粗度を1ランク緩和するだけで加工時間が半分以下になることがあります。コストの目安は放電加工の費用ガイドもご確認ください。
Q5. 対応できる材質・サイズに制限はありますか？
当社では導電性のある材料すべてに対応しています。最大加工サイズは1,050mm × 800mm × 500mm。超硬合金、チタン、インコネルなどの難削材も対応可能です。設備紹介ページで詳細をご確認いただけます。
